Description
Plaqueuse de chant Tecnoma XT10.52RRS
Année: 2009

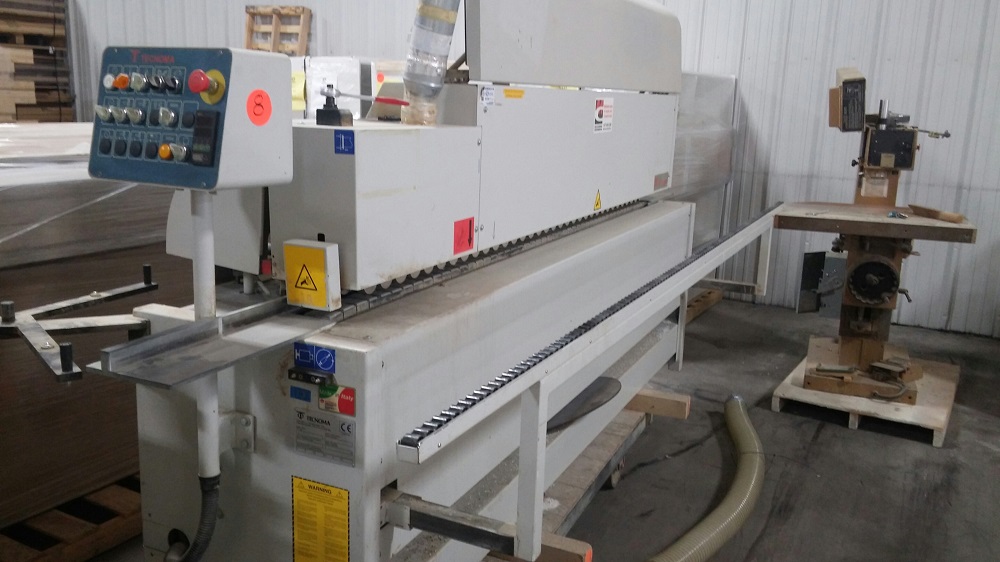

Plaqueuse de chants automatique à pot de colle TECNOMA, modèle XT10.52RRS complète incluant guillotine pour couper le chant de PVC 3mm en rouleau avec deux moteurs pour coupe de bouts montés sur guide prismatique THK, 2 stations d’affleurage, station de grattoirs et une station de polissage.
CARACTÉRISTIQUES
– Bâti, Plan d’appui des groupes opérateurs et logement de la chaîne d’entraînement : Structures tubulaires hautement résistantes aux flexions et aux torsion
– Courroie d’entraînement industrielle de 80mm
-Système de transport du panneau par chaîne industrielle de 1’’; patins en caoutchouc interchangeables à haut coefficient d’adhérence
– Patins de la courroie d’entraînement avec double guide cylindrique pour assurer une tenue latérale parfaite du panneau
– Double file des roulettes de pression montées sur roulements
– Sélecteur rapide de pression du chant fin-épaisseur 2-3mm
– Disque du support des chants en rouleau de grand diamètre (700m)
– Chargement automatique des chants pré-débités
– Réglages pneumatiques indépendants pour les stations
– Indicateurs digitaux pour les réglages principaux
– Décrochage rapide des groupes opérateurs pour accélérer le remplacement des fraises et les changements d’usinage
– Abaissement automatique de la température de la colle
– Palpeur d’appui/protection devant le rouleau encolleur
– Aspiration centralisée
– Convertisseur statique de fréquence 200 Hz
– Système de support à panneau à rouleaux sur toute la longueur de la machine
– Nettoyage de la courroie d’entraînement centralisé
– Lubrification de la courroie de transport centralisée
– 2 dispositifs de soufflerie réglables pour le refroidissement des chants délicats
– 3 rouleaux de pression du chant. Le premier est motorisé et complètement ajustable, les autres sont à conicité opposée; système de pression pneumatique
SPÉCIFICATIONS TECHNIQUES
– Épaisseur des chants en rouleaux admissible : 3mm
– Épaisseur maximum du chant droit pré-débité : 10mm
– Largeur minimum du panneau : 60mm
– Longueur minimum du panneau : 140/200mm
– Épaisseur des panneaux admissible : 10 – 45 mm
– Vitesse d’avance : 12 mètres/minute
– Entraînement supérieur assuré par 2 rangées de rouleaux
– Avance des chants : Automatique lorsqu’en rouleau, ainsi que pour les bandes pré-débitées
– Diamètre des bouches d’aspiration : 80mm
– 2 moteurs Haute fréquence de 0,35KW pour coupe de bouts, 12000RPM
– 4 moteurs Haute fréquence de 0,55KW pour l’affleurage, 12000RPM
– 2 moteurs de 0,13KW pour le polissage, 2750RPM
– Dimensions : 3900mm (long) X 1600 mm (profond) X 1510mm (haut)
– Poids : 1060 KG
Transformateur pour fonctionnement sur le 600Volts inclus.
